Slik reduserer du uønsket stråling mellom rom og soner med RF/RFID-skjerming

Moderne bygg er fulle av trådløs teknologi. Wi-Fi, RFID, Bluetooth, mobilnett og IoT-løsninger er blitt en naturlig del av drift, logistikk og samhandling. Samtidig kan ukontrollert spredning av radiosignaler skape tekniske, sikkerhetsmessige og HMS-relaterte utfordringer.

Denne artikkelen viser hvordan du kan redusere uønsket stråling mellom rom og soner, og hvordan målrettet RF-skjerming gir bedre kontroll i profesjonelle bygg.

Trådløs teknologi i bygg – hvorfor kontroll av RF-signaler er nødvendig

I mange virksomheter er det avgjørende at trådløse signaler kun fungerer der de skal. Når signaler lekker mellom rom og soner, kan det føre til:

• feil i RFID-basert varetelling og sporing
• kryss-kommunikasjon mellom systemer
• økt risiko for informasjonslekkasje
• forstyrrelser i sensorer, alarmer eller medisinsk utstyr

Å kontrollere radiosignalers utbredelse handler derfor ikke om å “fjerne” trådløs teknologi – men om å styre den.

Typiske problemer ved ukontrollert RF-utbredelse i bygg

Ukontrollert RF-utbredelse oppstår ofte i bygg med åpne planløsninger, glassvegger eller lettkonstruksjoner. Vanlige utfordringer er:

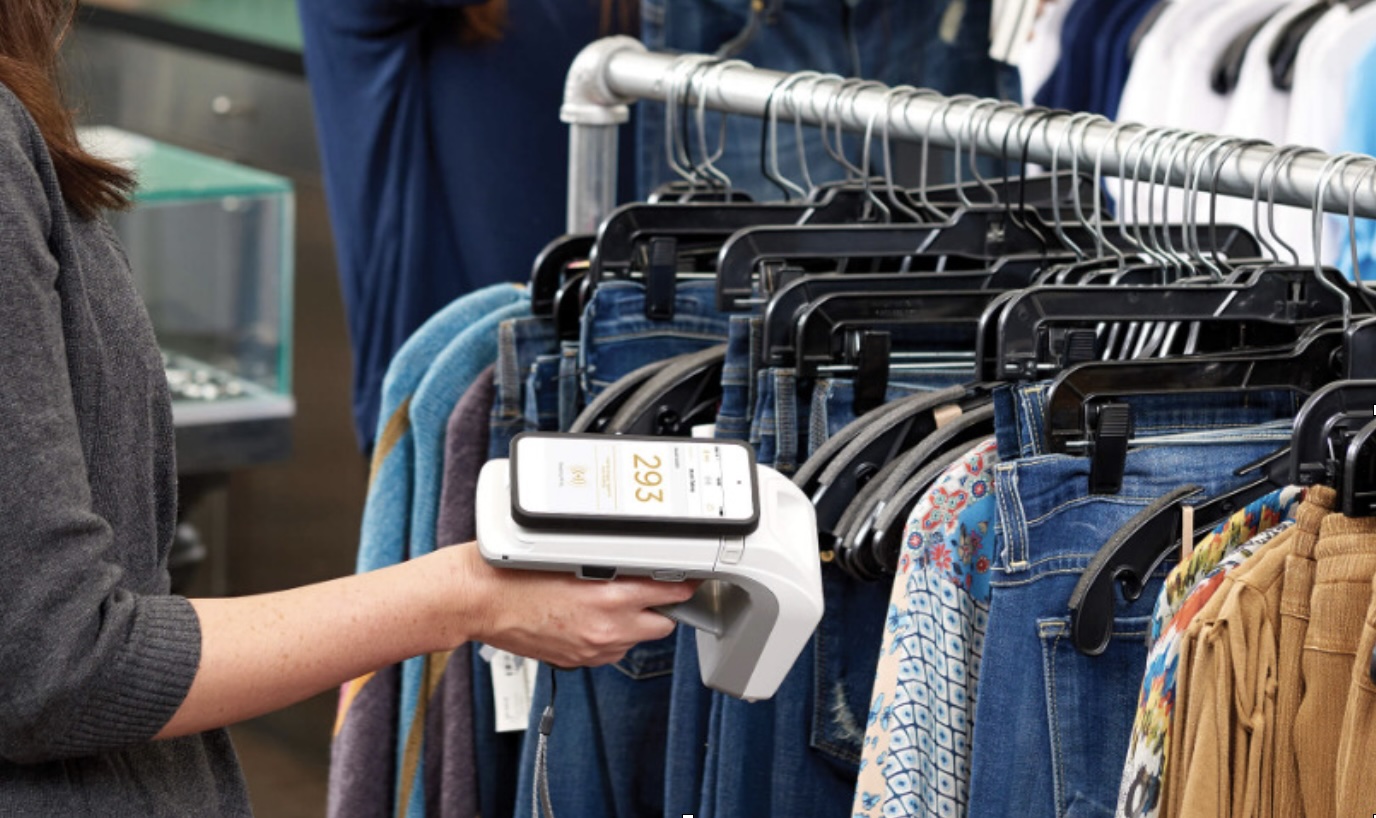

• RFID-lesere som registrerer varer i feil sone, typisk ved varetelling i butikk og lager.

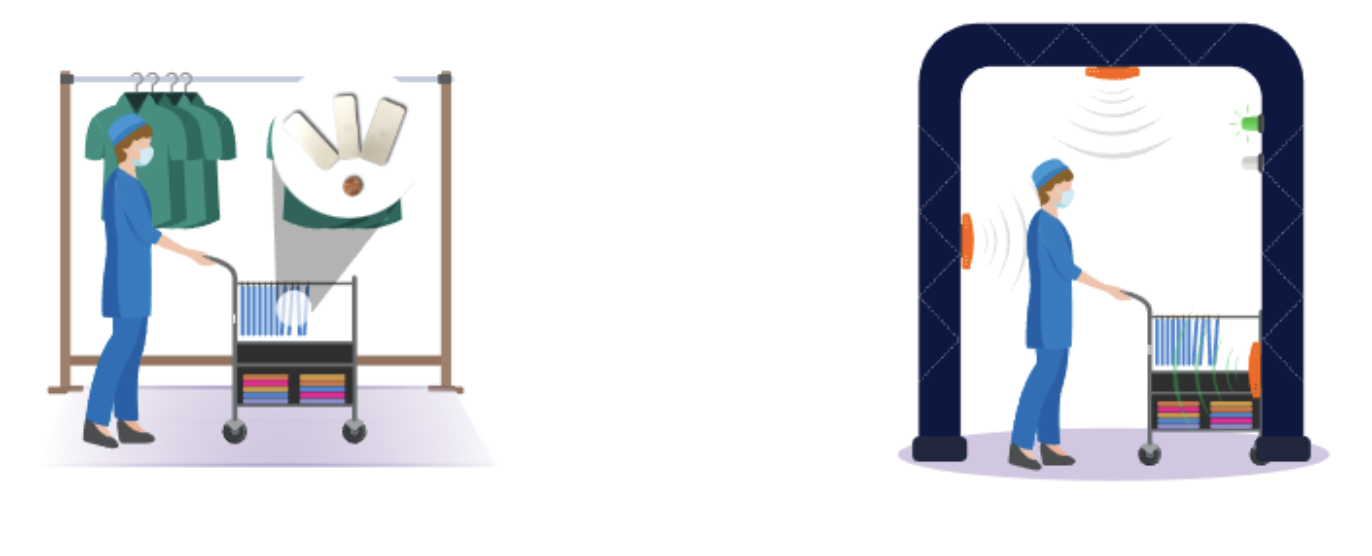

• Feil avlesning av RFID-brikker mellom soner, som gir redusert sporbarhet av arbeidstøy og tekstiler i helse- og vaskelogistikk

• Wi-Fi som er tilgjengelig utenfor definerte sikkerhetsområder, med økt risiko for uønsket tilgang

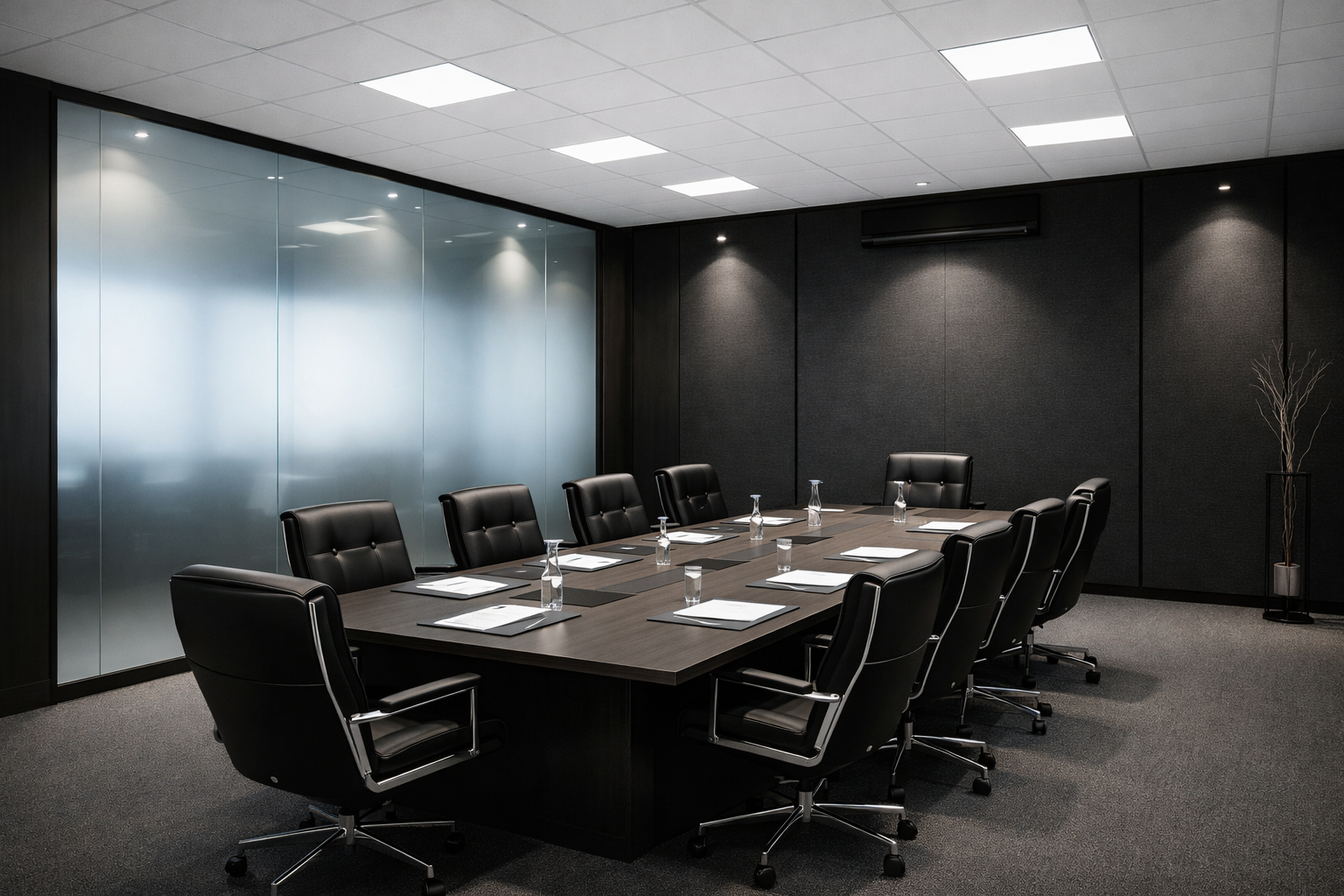

• Møterom der fortrolig kommunikasjon kan avlyttes trådløst, dersom signaler lekker ut av rommet.

• Server- og datarom der trådløse signaler ikke er tilstrekkelig avgrenset, noe som kan påvirke sikkerhet og drift
• Kriminaltekniske laboratorier og analysemiljøer, der ukontrollert RF-utbredelse kan true dataintegritet, sporbarhet og bevisverdi
• Teknisk utstyr som påvirkes av signaler fra naborom, med risiko for ustabil eller uforutsigbar drift

I RFID-systemer kan uønsket avlesning ofte reduseres gjennom justering av antenneplassering, sendeeffekt og leserkonfigurasjon. Der dette ikke er tilstrekkelig, kan fysisk RF-skjerming mellom lagerseksjoner eller andre soner gi bedre kontroll over signalutbredelsen. Effekten bør dokumenteres gjennom målinger og funksjonstesting før og etter tiltak.

Sonedeling og RF-skjerming – slik fungerer det i praksis

RF-skjerming innebærer å redusere elektromagnetiske felt ved å bruke materialer som reflekterer eller absorberer radiosignaler. Når dette kombineres med tydelig sonedeling, kan du:

• avgrense hvor signaler får spre seg
• redusere interferens mellom systemer
• etablere skjermede rom uten å påvirke resten av bygget

Tiltakene tilpasses alltid rommets funksjon, frekvensområde og ønsket demping.

Målet er ikke total skjerming, men kontrollert demping slik at ønskede systemer fungerer normalt innenfor definerte soner.

Hvilke løsninger finnes for RF-skjerming mellom rom og soner?

Det finnes flere velprøvde løsninger for RF-skjerming mellom rom og soner:

• Skjermende maling og tapet: Diskré løsning for vegger og tak der fast «usynlig» skjerming ønskes.
• Skjermende vindusfolier: Velegnet for presis sonedeling, spesielt ved vindu og lettvegger av glass.
• Skjermende tekstiler og gardiner: Kan brukes i gardiner, skillevegger eller møbler. Passer for midlertidig eller fleksibel sonedeling.
• Netting og fleecematerialer: Integreres i konstruksjon, himling eller innredning for varig effekt.

Riktig løsning avhenger av både tekniske krav og byggets utforming.

RFID-skjerming på lager – praktiske løsninger og dokumentasjon

I lagerbygg, butikker og logistikksentre benyttes RFID til automatisk identifikasjon, varetelling og sporing av produkter. Et vanlig problem er at RFID-lesere registrerer varer utenfor den tiltenkte lesesonen, eksempelvis gjennom vegger eller mellom tilstøtende lagerseksjoner.

Dette kan føre til feilregistreringer, redusert sporbarhet og unødvendige driftsproblemer.

RFID-skjerming trenger ikke å være komplisert eller kostbar. I mange tilfeller kan problemet løses med målrettede tiltak som metallnett, skjermende folie, tekstiler eller andre ledende materialer montert mellom aktuelle soner.

For UHF RFID, som i Europa normalt benytter frekvensområdet 865–868 MHz, er det viktig at skjermingsmaterialene har tilstrekkelig demping ved den aktuelle frekvensen. Også åpninger, dører og materialenes montering kan påvirke resultatet.

Kartlegging og dokumentasjon av RFID-skjerming

EMF Consult AS tilbyr rådgivning, RF-målinger og dokumentasjon av skjermingseffekt for virksomheter som ønsker bedre kontroll over RFID-signaler og annen trådløs kommunikasjon.

En typisk kartlegging kan omfatte:

• Måling av eksisterende RF-signaler og vurdering av signalutbredelse mellom soner.
• Identifisering av områder med uønsket signaloverføring.
• Vurdering av kostnadseffektive skjermingsmaterialer og praktiske tiltak.
• Kontrollmålinger før og etter installasjon.
• Dokumentasjon av oppnådd RF-demping i dB ved relevante frekvenser og definerte målepunkter, basert på sammenlignbare måleforhold før og etter tiltak.

Ved RFID-installasjoner bør RF-målingene kombineres med funksjonstesting av selve RFID-systemet, slik at det også dokumenteres at uønsket avlesning er redusert.

Målet er ikke nødvendigvis å etablere et fullstendig skjermet rom, men å oppnå tilstrekkelig signalavgrensning med enklest mulig tiltak.

Gevinster ved RF-skjerming for drift, sikkerhet og HMS

Virksomheter som implementerer RF-skjerming opplever blant annet:

• mer presis RFID- og logistikkløsning
• redusert risiko for trådløs informasjonslekkasje
• bedre kontroll i teknisk krevende miljøer
• sikkerhets- og personvernhensyn i fortrolige soner
• dokumenterbare tiltak for HMS og sikkerhet
• et mer robust og forutsigbart arbeidsmiljø

Kartlegging og måling av RF og elektromagnetiske felt (EMF)

I denne sammenhengen brukes RF om radiofrekvent trådløs kommunikasjon, mens EMF er samlebetegnelsen for elektromagnetiske felt i arbeidsmiljøet.

Før skjermingstiltak iverksettes, bør det gjennomføres en kartlegging av det elektromagnetiske miljøet i rom og soner som ønskes adskilt. For virksomheter med teknisk personell eller kritisk utstyr er dette også et viktig grunnlag for risikovurdering i tråd med arbeidsmiljøregelverket.

For å ta riktige beslutninger bør kartleggingen omfatte:

1. kartlegging av eksisterende RF-nivåer
2. definering av soner med ulike krav
3. dokumentasjon av målinger før og etter tiltak
4. evaluering av effekt og behov for videre tiltak

Dette er særlig relevant i bygg med høy teknisk tetthet, som sykehus, kontrollrom, lager og kontorer med sensitiv informasjon.

Enkel kontroll med RF-måling

Med et enkelt RF- eller EMF-måleinstrument kan virksomheter selv utføre en grunnleggende kontroll av elektromagnetisk aktivitet i sensitive områder. Slike målinger kan avdekke uventet RF-lekkasje mellom rom, aktive trådløse signaler der de ikke skal være, eller indikasjoner på uønsket RF-utstyr.

Enkle måleinstrumenter for denne typen egenkontroll er tilgjengelig gjennom EMF Consult, som tilbyr utvalgte RF-måleinstrumenter tilpasset praktisk bruk i bygg og arbeidsmiljø.

Enkel egenkontroll gir nyttig oversikt, men erstatter ikke en fullstendig kartlegging. For grundig analyse, dokumentasjon og vurdering av tiltak anbefales profesjonelle målinger utført med kalibrert utstyr og relevant fagkompetanse.

Når bør du vurdere profesjonell bistand?

I komplekse signalmiljøer er det ofte nødvendig med spesialkompetanse for å sikre korrekt tolkning av målinger og riktig valg av tiltak.

EMF Consult AS bistår virksomheter med kartlegging, prosjektering av kostnadseffektive RF-skjermingstiltak, kontrollmålinger og dokumentasjon av skjermingseffekt. Dette omfatter blant annet RFID-installasjoner i lagerbygg og logistikksentre, samt RF-skjerming i sykehus, kontorer og andre profesjonelle bygg.

Vi bistår blant annet med:

• Kartlegging av RFID-signaler og annen uønsket RF-utbredelse.
• RF- og EMF-målinger før skjermingstiltak.
• Rådgivning om kostnadseffektive skjermingsmaterialer og løsninger.
• Vurdering av skjerming mellom rom, lagerseksjoner og tekniske soner.
• Kontrollmålinger og dokumentasjon av skjermingseffekt etter utførte tiltak.
• Teknisk rapportering med måleresultater, vurderinger og anbefalinger.

Med lang erfaring fra krevende miljøer kan EMF Consult bistå både gjennom fysisk befaring og virtuell måling og veiledning. Du får oversikt over eksisterende RF-nivåer og konkrete råd om hvilke løsninger som er best tilpasset ditt behov.

Vanlige spørsmål om RFID-skjerming

Hvem kan utføre RFID-skjerming og dokumentere resultatene?

EMF Consult AS tilbyr rådgivning, RF-målinger og kontroll av skjermingseffekt for lager, logistikkbygg og andre virksomheter. Målinger før og etter tiltak kan dokumentere oppnådd demping når måleforholdene er sammenlignbare, mens funksjonstesting av RFID-systemet viser om uønsket avlesning er redusert.

Finnes det rimelige alternativer til profesjonelle RF-skjermrom?

Ja. Ved RFID-problemer kan det være tilstrekkelig med målrettet skjerming mellom bestemte soner. Metallnett, skjermende folie og andre ledende materialer kan være kostnadseffektive alternativer. Valg av løsning bør baseres på kartlegging og praktisk testing.

Hvordan dokumenteres effekten av RFID-skjerming?

Effekten kan undersøkes ved å sammenligne RF-signalnivåer før og etter skjerming ved relevante frekvenser og definerte målepunkter under kontrollerte forhold. Dempingen kan uttrykkes i desibel (dB) når måleoppsettet gir grunnlag for dette. I tillegg bør RFID-systemet funksjonstestes for å kontrollere at varer ikke lenger registreres i uønskede soner.

Oppsummering: Ta kontroll over trådløs kommunikasjon i dine lokaler

Ved å kombinere måling, sonedeling og målrettet RF-skjerming kan du effektivt redusere uønsket stråling mellom rom og soner – uten å svekke ønsket funksjonalitet.

Resultatet er:

• bedre datasikkerhet
• færre tekniske feil
• trygghet for ansatte
• etterlevelse av HMS-krav

Har virksomheten utfordringer med RFID-lesere som registrerer varer i feil soner, eller behov for RF-skjerming mellom rom og lagerseksjoner?

EMF Consult kan bistå med kartlegging, forslag til kostnadseffektive skjermingstiltak og dokumentasjon av resultatene.

Ta kontakt med oss for en uforpliktende vurdering av ditt prosjekt.
