Må skjermingsklær og skjermingsmaterialer jordes?

Jording av skjermingsmaterialer er aktuelt når man bruker skjermingsklær, tekstiler, baldakiner, gardiner, skjermingsmaling og andre ledende materialer for å redusere elektromagnetiske felt. Et spørsmål vi ofte får i EMF Consult er:

Må skjermingsprodukter jordes for å virke?

Det korte svaret er:

Nei – ikke nødvendigvis. Ved skjerming mot høyfrekvente elektromagnetiske felt (HF/RF), fra mobilbasestasjoner, mobiltelefoner, Wi-Fi og andre trådløse sendere, er det normalt ikke behov for jording.

Når skjermingsmaterialet også påvirkes av lavfrekvente elektriske felt fra boligens 230 V-installasjon, blir jording derimot viktig.

Her må vi skille mellom små, mobile produkter og store skjermingsflater.

Store, fast installerte og elektrisk ledende skjermingsflater – som skjermingsmaling, fleece og netting – bør normalt jordes etter produsentens anvisning. En stor ujordet ledende flate kan kobles elektrisk til 50 Hz-felt fra ledninger i vegger, gulv og tak og dermed påvirke det elektriske feltet i rommet.

For klær, hansker og andre mindre, kroppsnære produkter er vurderingen mer nyansert.

Først: Hvilken type EMF skal du redusere?

For å forstå når jording er nødvendig, må vi skille mellom tre forskjellige typer elektromagnetiske felt.

Lavfrekvente elektriske felt

Elektriske felt oppstår rundt ledninger og elektrisk utstyr når det er spenning til stede. I boliger er dette først og fremst knyttet til strømnettet på 50 Hz.

Elektriske felt måles i volt per meter (V/m).

Lavfrekvente magnetfelt

Magnetfelt oppstår når det går strøm gjennom ledninger og elektrisk utstyr.

Typiske kilder er hovedkabler, sikringsskap, transformatorer, varmekabler, motorer og elektriske apparater.

Magnetfelt måles vanligvis i mikrotesla (µT) eller nanotesla (nT).

Høyfrekvente elektromagnetiske felt – HF/RF

Dette er signaler fra blant annet:

• mobilbasestasjoner
• mobiltelefoner
• Wi-Fi
• Bluetooth
• trådløse systemer

Et skjermingsmateriale kan fungere svært godt mot HF/RF uten nødvendigvis å redusere lavfrekvente elektriske eller magnetiske felt.

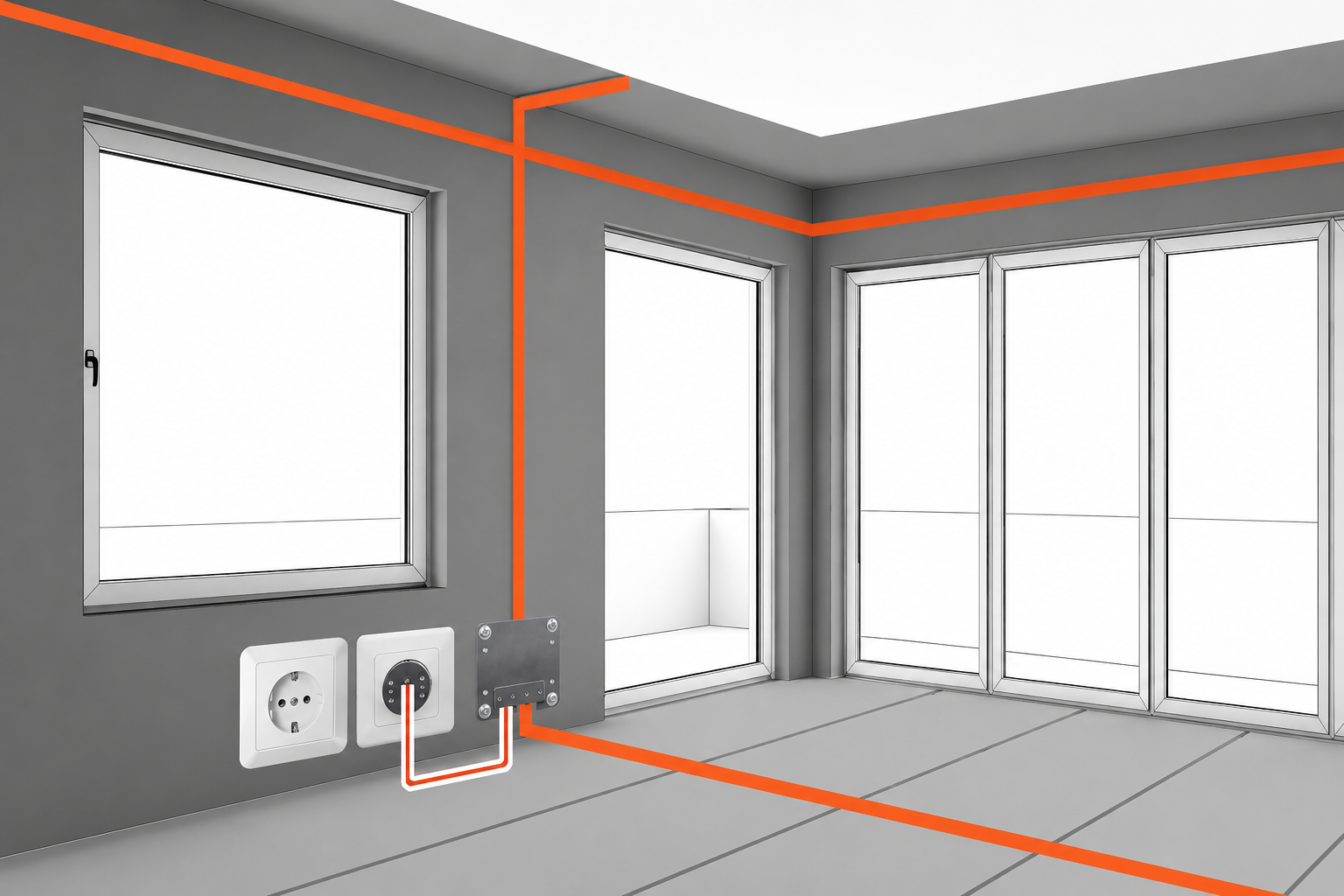

Hvorfor er jording av skjermingsmaterialer viktig ved store flater?

Skjermingsmaling, ledende fleece, netting og folier og andre faste skjermingsmaterialer kan dekke mange kvadratmeter av vegger, gulv eller tak.

Selv om materialet primært monteres for å redusere HF/RF, er det samtidig en stor elektrisk ledende flate.

Dersom denne flaten står ujordet, kan den påvirkes av elektriske ledninger og andre 230 V-installasjoner i nærheten. Det skjer gjennom såkalt kapasitiv kobling.

Enkelt forklart kan den store skjermingsflaten da «plukke opp» deler av det elektriske 50 Hz-feltet fra installasjonen og få et elektrisk potensial i forhold til jord.

Dette kan igjen påvirke hvordan det elektriske feltet fordeler seg i rommet.

Derfor bør store, fast installerte og jordbare skjermingsflater normalt jordes forskriftsmessig og etter produsentens monteringsanvisning.

Jordingen er altså ikke nødvendigvis nødvendig for selve HF/RF-skjermingen. Den er viktig for å kontrollere lavfrekvente elektriske felt og potensialet på den ledende skjermingsflaten.

Jording av skjermingsklær – er det nødvendig?

Skjermingsklær og bekledning inneholder ledende fibre eller materialer som kan dempe høyfrekvente elektromagnetiske felt.

Det kan være T-skjorter, gensere, bukser, undertøy, luer, hansker og andre plagg.

For HF/RF-skjermingen er det normalt ikke nødvendig å jorde klærne.

En skjermende T-skjorte kan derfor redusere signaler fra for eksempel mobilbasestasjoner og Wi-Fi uten forbindelse til jord.

Men hva skjer innendørs?

Innendørs finnes det også elektriske 50 Hz-felt fra:

• ledninger i vegger, gulv og tak
• stikkontakter
• lamper og strømledninger
• skjøteledninger
• elektrisk utstyr

Et skjermingsplagg er elektrisk ledende og befinner seg svært nær kroppen.

Et ujordet plagg kan derfor bli kapasitivt koblet til elektriske felt i omgivelsene og påvirke hvordan feltet fordeler seg rundt kroppen.

Dette betyr ikke at skjermingsklær generelt øker EMF-eksponeringen. Mot HF/RF er det nettopp de ledende egenskapene som gir skjerming.

Poenget er at HF/RF og lavfrekvente elektriske felt er forskjellige fenomener.

Skal skjermingsklær brukes mye innendørs, spesielt i seng eller på faste oppholdsplasser, anbefaler vi derfor å kontrollere de elektriske feltene.

Hva med skjermingsklær utendørs?

Utendørs er situasjonen ofte enklere.

Et stykke fra bygninger og elektriske installasjoner har man normalt ikke 230 V-ledninger, stikkontakter og elektrisk utstyr tett på kroppen.

Problemet med kapasitiv kobling til boligens elektriske installasjon er derfor vanligvis betydelig mindre.

Unntak finnes selvfølgelig, for eksempel nær kraftledninger, transformatoranlegg og andre elektriske installasjoner.

Jording av klær og kroppsnære produkter – vær ekstra forsiktig

Det er forskjell på å jorde en stor skjermet vegg og å jorde et produkt som bæres direkte på kroppen.

For en vegg med skjermingsmaling, fleece eller netting ønsker vi normalt en god forbindelse til jord.

For klær, hansker og andre kroppsnære produkter må vi også tenke på personsikkerhet.

En direkte forbindelse fra et ledende produkt til beskyttelsesjord (PE) kan innebære at det ikke finnes noen strømbegrensning mellom produktet og jord.

Derfor anbefaler vi ikke improviserte løsninger med vanlig ledning direkte fra klær, hud eller andre kroppsnære produkter til jordkontakten i en stikkontakt.

I enkelte typer personjordingsutstyr brukes det en sikkerhetsmotstand som begrenser strømmen dersom personen ved en feil skulle komme i kontakt med elektrisk spenning.

Hvor mye en slik motstand samtidig påvirker reduksjonen av elektriske felt, vil avhenge av produktet og omgivelsene.

For små produkter kan dette være mindre kritisk enn for store skjermingsflater, men det finnes ikke tilstrekkelig dokumentasjon til å anbefale én bestemt motstandsverdi for alle skjermingsprodukter.

Bruk derfor jordingsutstyr som er beregnet for formålet, og ikke lag egne løsninger for direkte jording av kroppen eller klær.

Hva med skjermende baldakiner?

En skjermende baldakin er en mye større ledende flate enn et klesplagg.

Baldakinen brukes først og fremst for å redusere HF/RF rundt soveplassen.

For selve HF/RF-skjermingen er jording normalt ikke nødvendig.

Men fordi baldakinen omslutter sengen og kan ha stor overflate, kan elektriske felt fra boligens installasjon kobles til den.

Et enkelt tiltak: øk avstanden til veggen

Dersom sengen står tett inntil en vegg med elektriske ledninger, anbefaler vi om mulig å trekke både seng og baldakin ca. 30 cm eller mer ut fra veggen.

Elektriske felt avtar med avstanden fra kilden, og dette enkle tiltaket kan derfor redusere påvirkningen fra ledninger og elektriske installasjoner i veggen.

Dette er spesielt relevant ved hodeenden av sengen, hvor man oppholder seg mange timer hver natt.

Det kan også være lurt å:

• fjerne skjøteledninger og ladere nær sengen
• flytte lamper og elektrisk utstyr
• unngå unødvendige ledninger rett bak hodeenden
• kontrollere resultatet med måling

Dersom baldakinen er elektrisk ledende og produsenten har lagt til rette for jording, kan korrekt jording også redusere lavfrekvente elektriske felt.

Hva med gardiner og skjermende tekstiler?

Skjermende stoffer og gardiner trenger normalt ikke jordforbindelse for å gi HF/RF-skjerming.

En stor ledende gardin kan likevel påvirkes av elektriske felt dersom den henger nær ledninger, stikkontakter eller elektrisk utstyr.

For en vanlig gardin foran et vindu er problemet ofte mindre fordi det gjerne finnes færre elektriske installasjoner rundt selve vindusflaten.

Dersom materialet er konstruert for jording og befinner seg i et betydelig elektrisk felt, kan korrekt jording være aktuelt.

Ikke alle skjermende tekstiler kan eller skal jordes. Følg produktets anvisninger.

Jording reduserer normalt ikke magnetfelt

Dette er viktig.

Jording av skjermingsmaling, klær, baldakiner eller tekstiler kan påvirke elektriske felt, men reduserer normalt ikke lavfrekvente magnetfelt.

Har du forhøyede magnetfelt fra for eksempel:

• hovedkabler
• sikringsskap
• transformatorer
• varmekabler
• elektrisk utstyr

må kilden identifiseres og andre tiltak vurderes.

Jording av skjermingsmaterialer og god jordforbindelse

Dersom et skjermingsprodukt skal jordes, er kvaliteten på jordforbindelsen viktig.

Beskyttelsesjord (PE) i boligens elektriske anlegg er først og fremst etablert av hensyn til elsikkerhet.

Fra et EMF-perspektiv ønsker vi i tillegg en stabil jordforbindelse med lav impedans og minst mulig elektrisk støy eller potensialforskjeller.

Der overgangsmotstand til jord er en relevant parameter, ønsker vi normalt en så lav verdi som praktisk mulig. Omkring 5–10 ohm eller lavere vil være et godt nivå sett fra et EMF-perspektiv.

Dette er ikke en generell forskriftsmessig grenseverdi.

Norske boliger kan være tilkoblet IT-, TT- eller TN-nett, og jordforbindelsen vurderes derfor ikke på samme måte i alle installasjoner.

Er man usikker, bør anlegget kontrolleres av en kvalifisert elektriker.

Hva med eget jordspyd?

Noen jordingsprodukter kan kobles til en egen jordelektrode eller et jordspyd i bakken. Dette kan gi en jordforbindelse med lav elektrisk støy, men et separat jordspyd ved en bygning bør ikke etableres som en isolert jordforbindelse uten at forholdet til bygningens eksisterende jordings- og utjevningssystem er vurdert.

Forskjellige jordingspunkter kan ha ulikt elektrisk potensial. En egen jordelektrode må derfor etableres på en måte som ivaretar både elsikkerhet og gjeldende krav til jording og potensialutjevning.

Ønskes en separat jordelektrode for skjerming eller andre funksjonelle formål, bør løsningen vurderes og utføres av en kvalifisert elektriker.

Les gjerne mer i vår artikkel:

Jording i boligen – nøkkelen til å redusere elektrisk støy?

En sikker jord er ikke nødvendigvis en «ren jord»

Beskyttelsesjorden kan være helt forskriftsmessig og sikker, samtidig som det finnes elektrisk støy på jordlederen.

Moderne elektronikk kan blant annet føre høyfrekvente komponenter og elektrisk støy over på PE.

Aktuelle kilder kan være strømforsyninger, LED-drivere, solcelleinvertere, varmepumper, frekvensomformere og elbilladere.

Dette betyr ikke at beskyttelsesjorden er farlig.

Men det betyr at «jordet» ikke automatisk betyr «bedre» i enhver EMF-situasjon.

Dette er særlig relevant når man vurderer å koble personen eller kroppsnære produkter til jord.

For store, fast installerte skjermingsflater er situasjonen annerledes. Jordbare skjermingsflater bør normalt jordes korrekt for å holde den ledende overflaten nær jordpotensial.

GP1 og GPE – hva er forskjellen?

Det er viktig å velge riktig jordingsutstyr.

Jordingsplugg GP1 er først og fremst beregnet for faste skjermingsinstallasjoner som:

• skjermingsmaling
• fleece
• netting
• andre jordbare skjermingsmaterialer på vegg, gulv eller tak

GP1 kan festes mekanisk og er derfor godt egnet til permanente installasjoner.

Jordingplugg GPE er beregnet for mobile skjermingsprodukter som baldakiner og egnede løse tekstiler.

Begge gir direkte forbindelse til beskyttelsesjord (PE). Forskjellen ligger først og fremst i konstruksjonen og hvilket bruksområde de er beregnet for.

Ved produkter som kommer i direkte kontakt med kroppen bør man være ekstra oppmerksom på elsikkerhet og følge produsentens anvisninger.

Se vårt jordingsutstyr for skjermingsprodukter.

Mål først – og kontroller etterpå

God EMF-skjerming handler ikke om å jorde mest mulig.

Målet er å redusere den faktiske eksponeringen på en hensiktsmessig og sikker måte.

Ved større tiltak anbefaler EMF Consult denne fremgangsmåten:

1. Mål først – finn ut om problemet er HF/RF, elektriske felt, magnetfelt eller en kombinasjon.
2. Finn kilden – ofte kan ledninger, elektrisk utstyr eller trådløse sendere flyttes eller reduseres.
3. Velg riktig skjerming – tiltaket må tilpasses feltet du faktisk ønsker å redusere.
4. Jord store jordbare skjermingsflater korrekt.
5. Vurder kroppsnære produkter separat med tanke på både elektriske felt og elsikkerhet.
6. Mål igjen og kontroller at tiltaket faktisk ga ønsket resultat.

Dette er spesielt viktig ved soveplassen, hvor man oppholder seg mange timer hver natt.

Ofte stilte spørsmål

Må skjermingsklær jordes?

Nei. Skjermingsklær trenger normalt ikke jordforbindelse for å redusere HF/RF fra mobilbasestasjoner, Wi-Fi og andre radiosendere.

Ved mye innendørs bruk bør også lavfrekvente elektriske felt vurderes.

Må skjermingsmaling, fleece og netting jordes?

Store, fast installerte og jordbare skjermingsflater bør normalt jordes etter produsentens anvisning.

En stor ujordet ledende flate kan bli kapasitivt koblet til boligens elektriske installasjon og påvirke det elektriske feltet i rommet.

Kan skjermingsklær påvirke elektriske felt?

Ja.

Et ledende plagg kan bli kapasitivt koblet til elektriske installasjoner i nærheten og dermed påvirke feltfordelingen rundt kroppen.

Dette er en annen problemstilling enn plaggets skjerming mot HF/RF.

Kan jeg koble klær direkte til jord i stikkontakten?

Vi anbefaler ikke improviserte direkte forbindelser mellom klær, kroppen og jordkontakten.

Bruk bare løsninger som er beregnet for formålet.

Må en baldakin jordes?

Ikke nødvendigvis for HF/RF-skjermingen.

Fordi baldakinen er en stor ledende flate, bør elektriske felt fra boligens installasjon også vurderes. Hold gjerne seng og baldakin ca. 30 cm eller mer fra vegger med elektriske ledninger dersom det er praktisk mulig.

Reduserer jording magnetfelt?

Nei, normalt ikke.

Lavfrekvente magnetfelt må reduseres ved å finne og håndtere selve kilden.

Hvor god bør jordforbindelsen være?

Den skal først og fremst tilfredsstille gjeldende krav til elsikkerhet.

Fra et EMF-perspektiv ønsker vi en stabil jord med lav impedans. Der overgangsmotstand til jord er en relevant parameter, vil omkring 5–10 ohm eller lavere normalt være et godt nivå.

Er jordingslaken alltid en god løsning?

Ikke nødvendigvis.

Jording kan redusere kroppens målte spenning mot jord uten at det automatisk betyr at kroppens eksponering for elektriske felt reduseres.

Les mer:

Elektromagnetiske felt og jordingslaken

Vår anbefaling

Det viktigste er å skille mellom hvilket felt du ønsker å redusere og hvilken type skjermingsprodukt du bruker.

For HF/RF trenger skjermingsklær og mange tekstiler normalt ikke jord for at skjermingen skal fungere.

Store, fast installerte og jordbare skjermingsflater som skjermingsmaling, fleece og netting bør derimot normalt jordes korrekt. Det hindrer at store ledende flater blir liggende elektrisk flytende og påvirkes av 50 Hz-felt fra boligens elektriske installasjon.

For klær, hansker og andre kroppsnære produkter bør man være mer forsiktig. Her må både elektriske felt, kapasitiv kobling og elsikkerhet tas med i vurderingen.

For baldakiner bør man i tillegg se på soveplassen som helhet. Avstand til vegger og elektriske installasjoner kan være minst like viktig som selve jordingen.

Derfor følger vi i EMF Consult et enkelt prinsipp:

Mål først – velg riktig tiltak – og kontroller resultatet etterpå.
